Спецификация проставочных втулок составляется специалистами СКБ "ЛЕСМАШ" на основании анкеты, которую необходимо заполнить и отправить по факсу или электронной почте. Скачать анкету Anketa_vtulka.doc
Анкета составлена так, чтобы Заказчик мог без затруднений сообщить основные размеры для расчета проставочных втулок и составления спецификации.
Инструкция по заполнению анкеты:
1. Модель многопильного станка, указана на шильдике или в паспорте. Возможно в СКБ "ЛЕСМАШ" уже есть чертежи на необходимые проставочные втулки
2. Количество пильных валов - 1 или 2. Если многопильный станок двухвальный, то проставочные втулки будут подвергаться селективной выборке парами, для достижения наилучшего результата.
В целях безопасности все последующие замеры производить после отключения станка от электропитания!
3. Размеры пильного вала многопильного станка: диаметр вала, размер "по шпонкам", ширина шпонки (рис. 1). Измеряются штангенциркулем для корректного расчета посадочного размера втулки и пазов в ней.

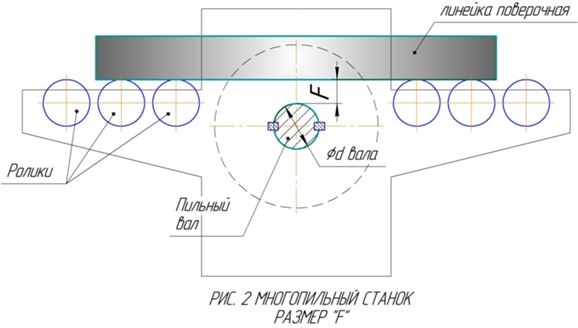

4. Расстояние от поверхности пильного вала до пласти бруса - размер F (рис. 2). Измеряется линейкой. Предварительно в многопильный станок вставляется брус или его имитатор - поверочную линейку так, чтобы она лежала на роликах подачи многопильного станка. Размер F необходим для расчета наружного диаметра проставочной втулки D. Если он известен - есть заводская втулка или заводской эскиз втулки - то замерять данный размер не надо!

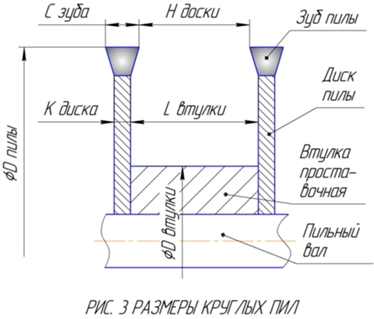

5. Размеры пилы: максимальный диаметр - линейкой или по надписи на пиле; толщина диска пилы, ширина зуба - штангенциркулем, с осторожностью. Необходимы для расчета специалистами СКБ "ЛЕСМАШ" ширины втулки, в зависимости от требуемой номенклатуры доски. В данном разделе указывается наружный диаметр заводской проставочной втулки (если есть).
6. Спецификация втулок. В первом столбце указывается толщина доски, которую необходимо получать на многопильном станке и общее количество втулок. Для того, чтобы определиться с количеством, необходимо знать длину пильного вала, а также максимальное количество пил, допустимых к установке на один вал. Для двухвальных многопильных станков указывается общее количество втулок, на два вала.
Размеры проставочных втулок, для каждой толщины доски, расчитываются специалистами СКБ "ЛЕСМАШ", на основании данных, указанных в полученных анкетах.
